Задача проекта
Требовалось убрать старые фильтры и лишние участки труб, подготовить новую обвязку и объединить две разные ступени обработки воды в последовательную систему. Первая ступень должна выполнять механическую и сорбционную подготовку воды, а вторая — снижать жёсткость.
Схема после монтажа: водопровод → CT-RX71-1054 → WaterBoss 700 → внутренняя разводка объекта.
Что установили и подключили
| Оборудование или материал | Роль в системе |
|---|---|
| Колонный фильтр CT-RX71-1054 | Механическая и сорбционная подготовка воды перед умягчением |
| Turbidex | Снижение мутности и задержание взвешенных частиц |
| Активированный кокосовый уголь | Сорбционное снижение остаточного хлора, запаха, привкуса и части органических примесей |
| Поддерживающий гравий | Формирование нижнего слоя и поддержка распределения потока в колонне |
| Управляющий клапан Runxin F71B1 | Автоматическое управление обратной промывкой CT-RX71-1054 |

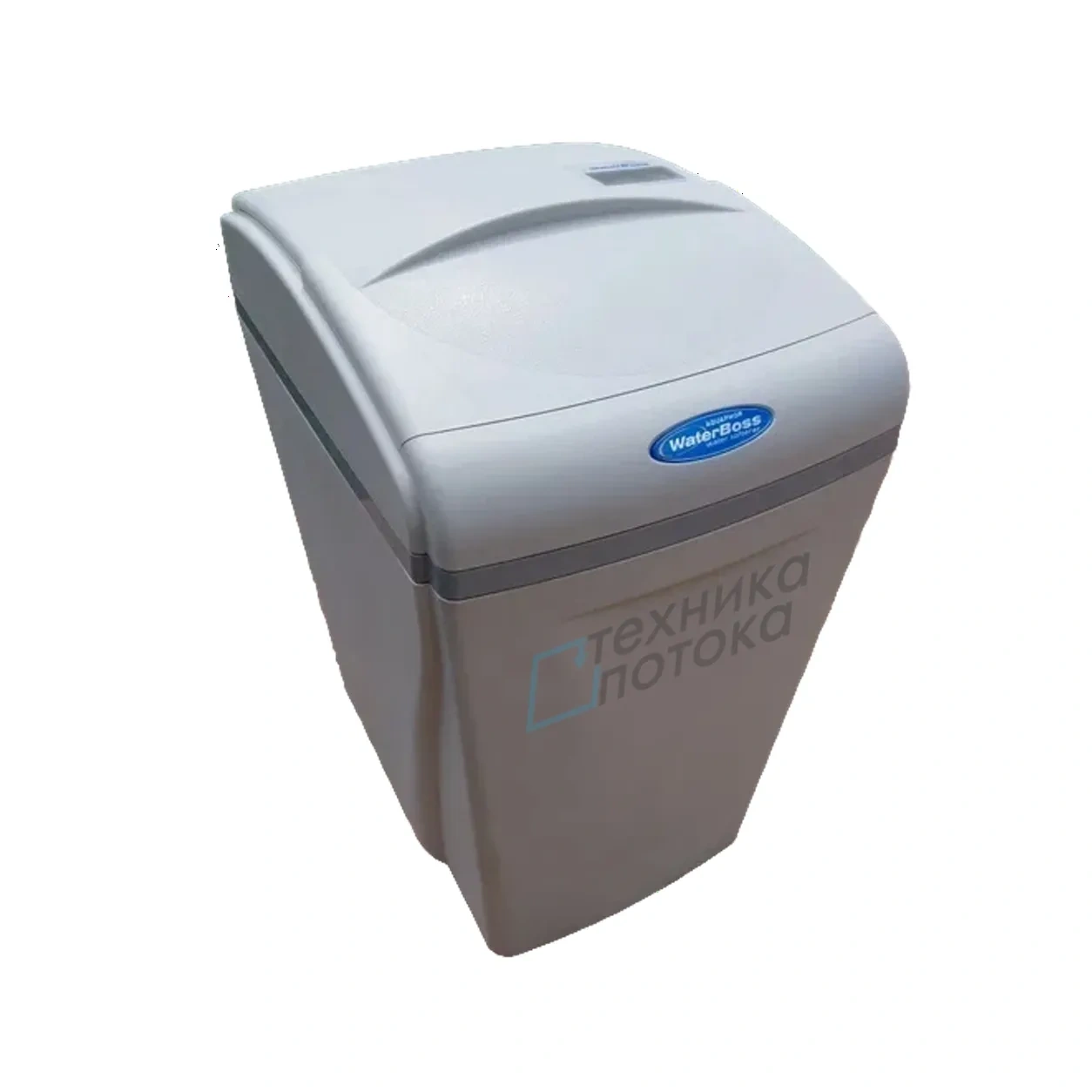

| Умягчитель WaterBoss 700 | Снижение жёсткости воды и защита оборудования от образования накипи |
Этапы выполненных работ
-

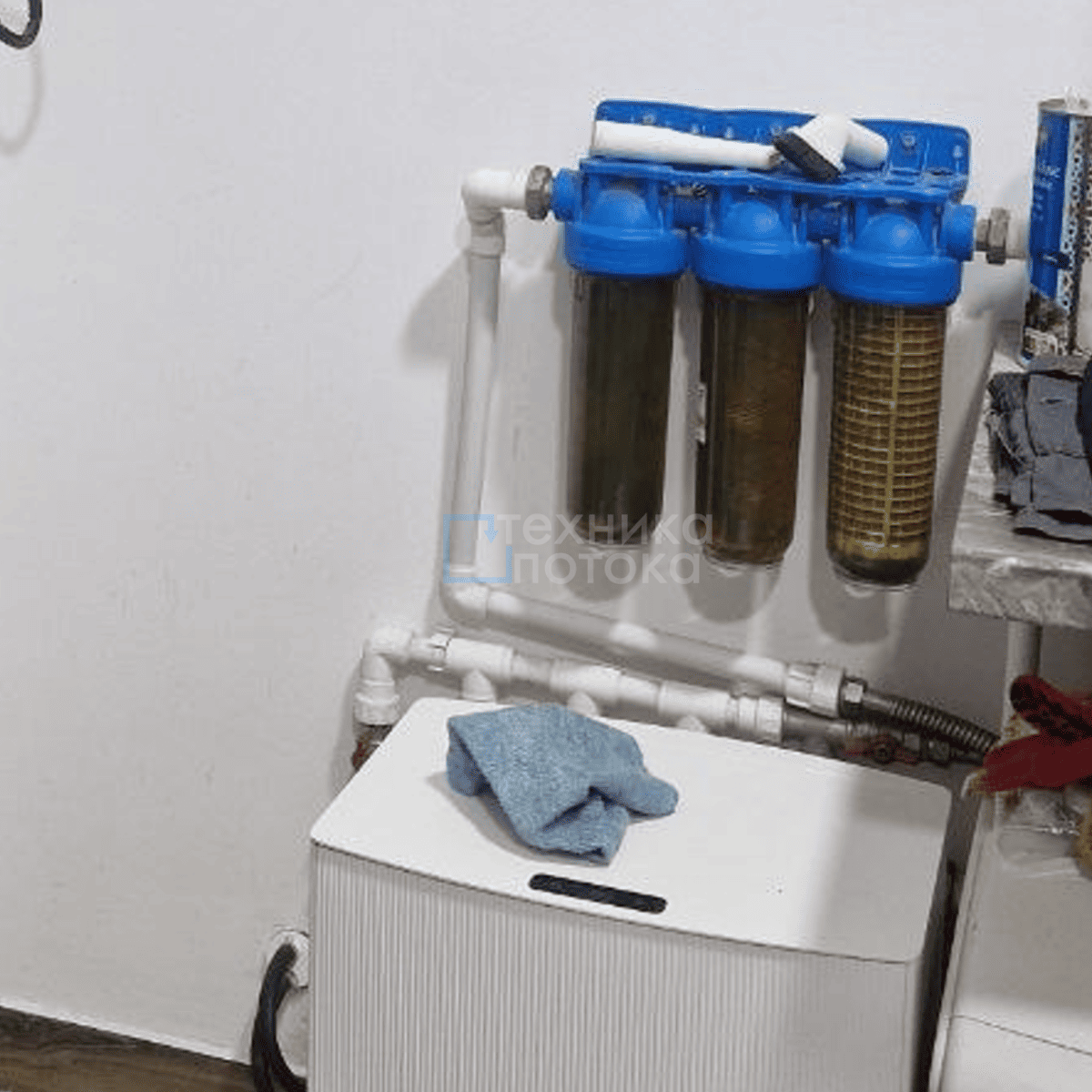

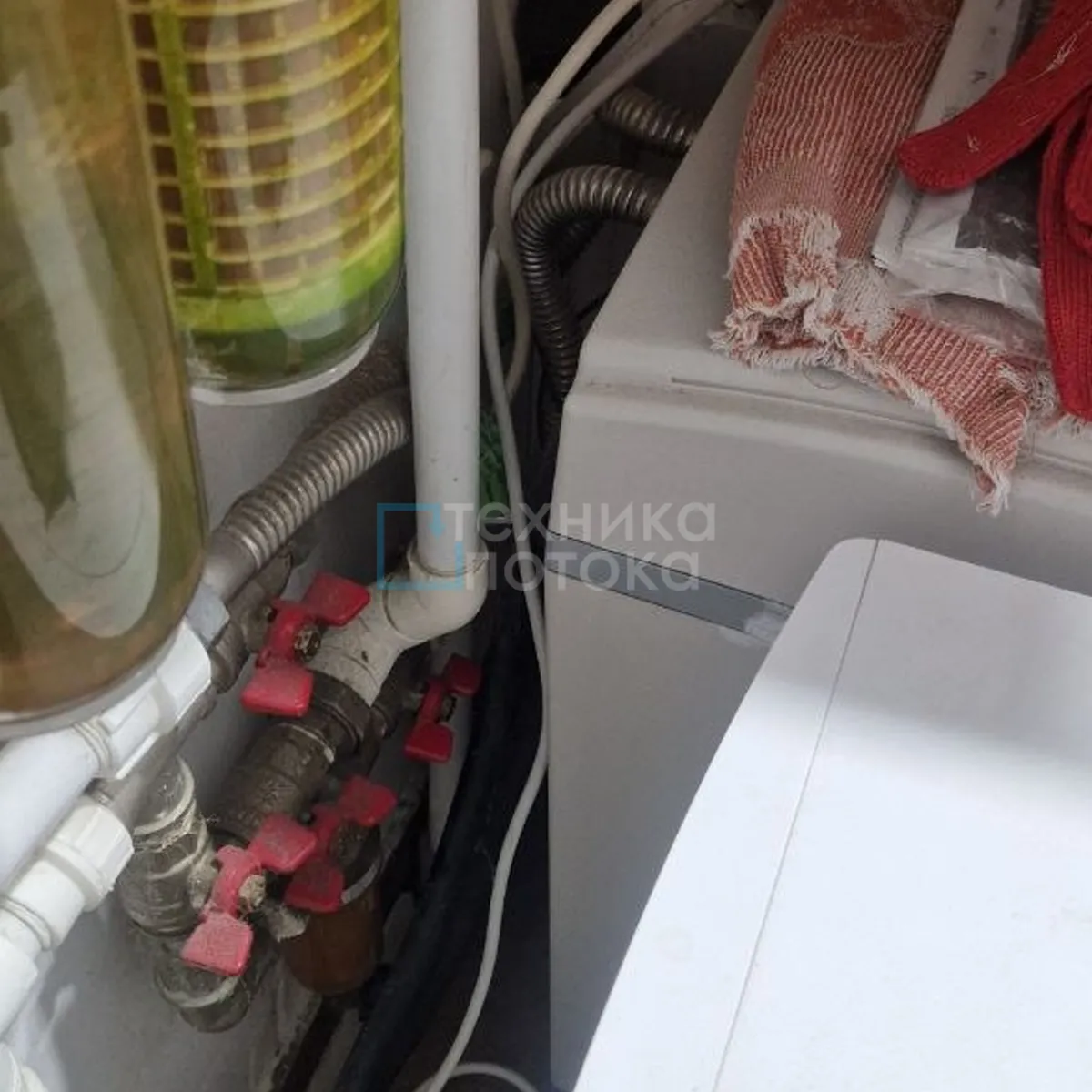

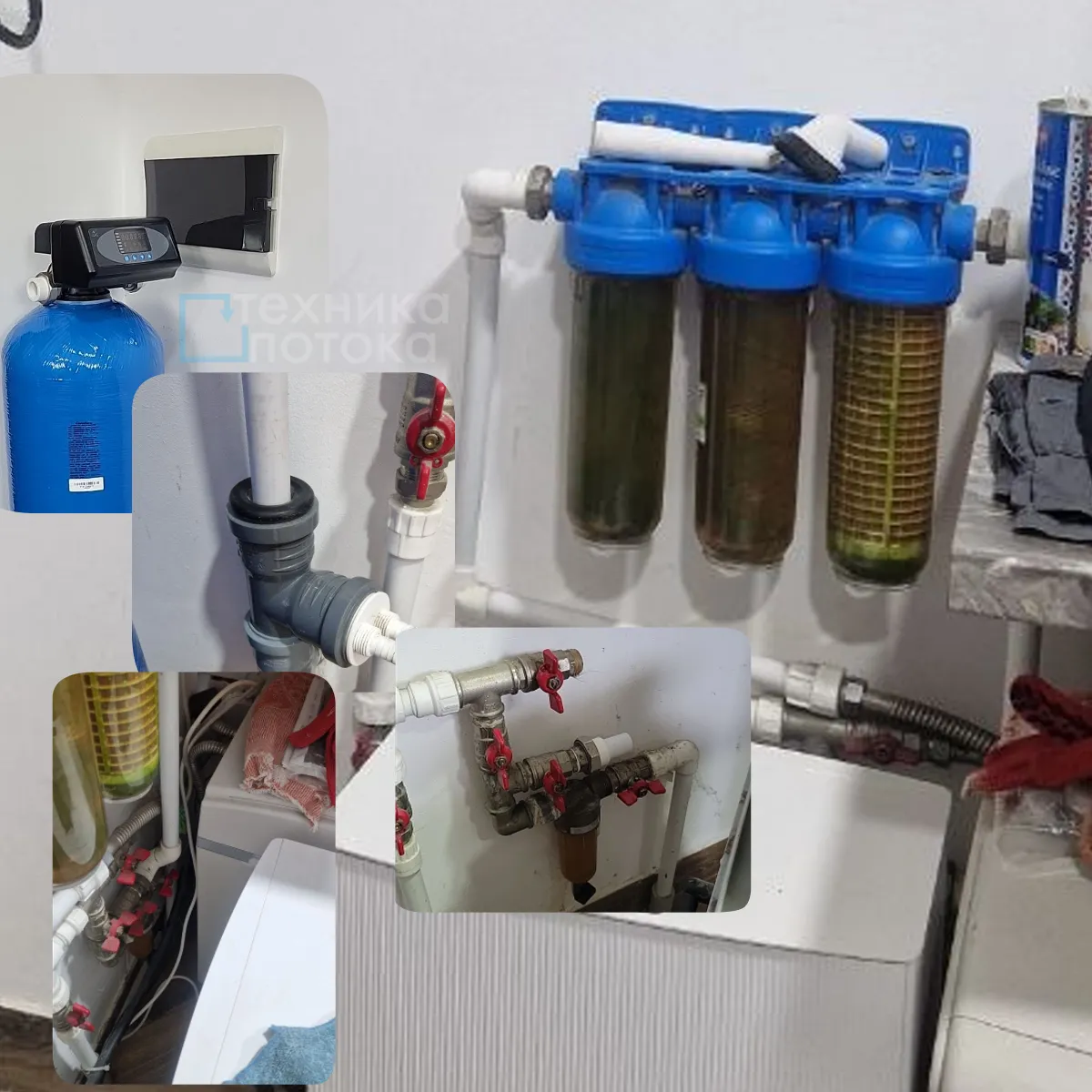

Демонтаж старой разводки и фильтров
Перекрыли подачу воды, отсоединили старое фильтрующее оборудование и удалили участки трубной разводки, которые не соответствовали новой схеме.
-

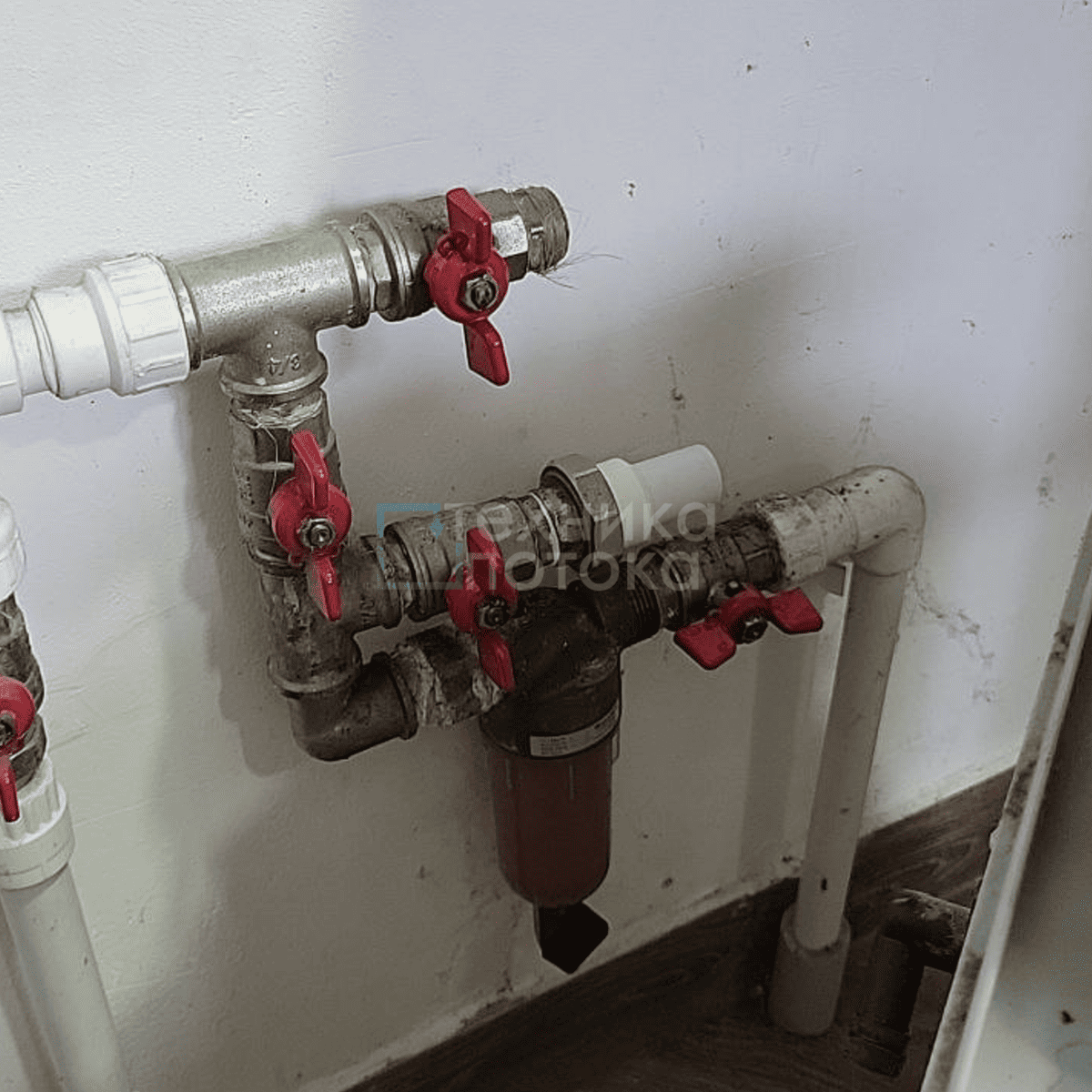

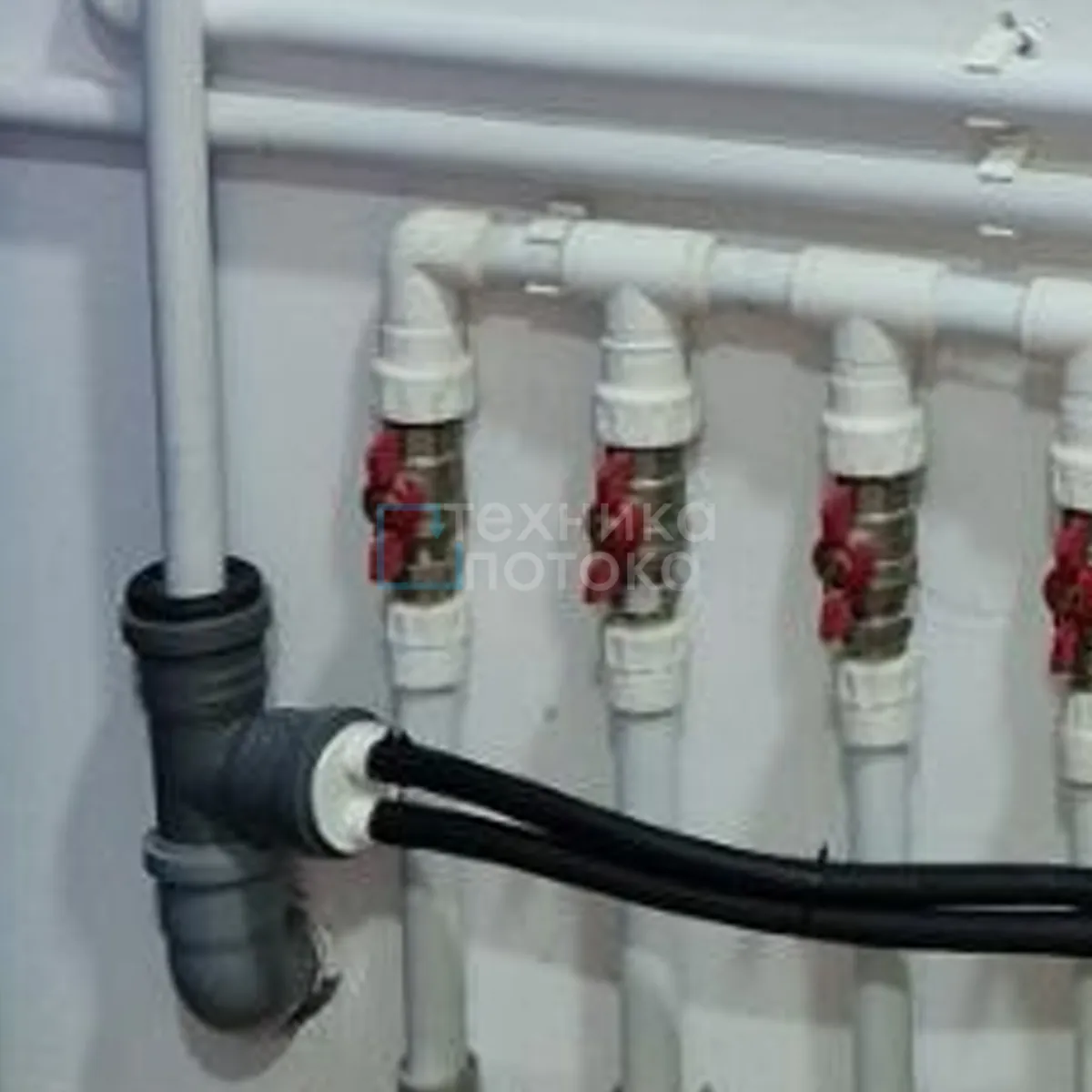

Сборка новой трубной обвязки
Разместили CT-RX71-1054 и WaterBoss 700, подготовили соединения и собрали новую линию с учётом направления потока и доступа к оборудованию для дальнейшего обслуживания.
-
Засыпка колонны CT-RX71-1054
В корпус последовательно загрузили поддерживающий гравий, Turbidex и активированный кокосовый уголь. Материалы распределили внутри колонны без повреждения центральной водоподъёмной трубы.
-

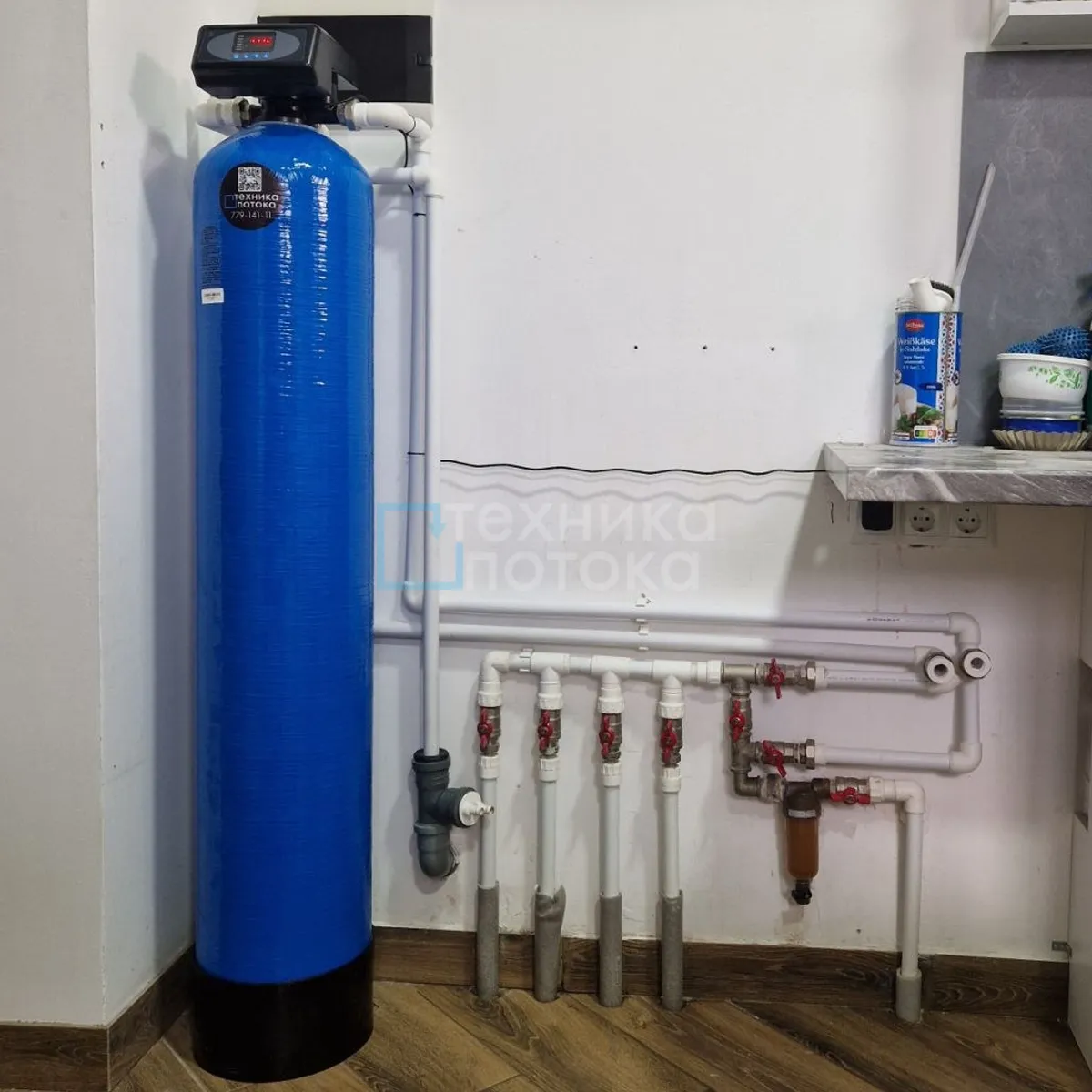

Подключение CT-RX71-1054 к водопроводу
Колонный фильтр подключили к магистрали в соответствии с направлением входа и выхода воды через управляющий клапан.
-
Наполнение колонны водой
CT-RX71-1054 медленно заполнили водой, чтобы равномерно смочить сухие фильтрующие материалы, вытеснить воздух и подготовить загрузку к первичной промывке.
-
Первичная промывка загрузки
Выполнили первичную промывку, удалили мелкую фракцию и стабилизировали фильтрующий слой перед переводом системы в рабочий режим.
-

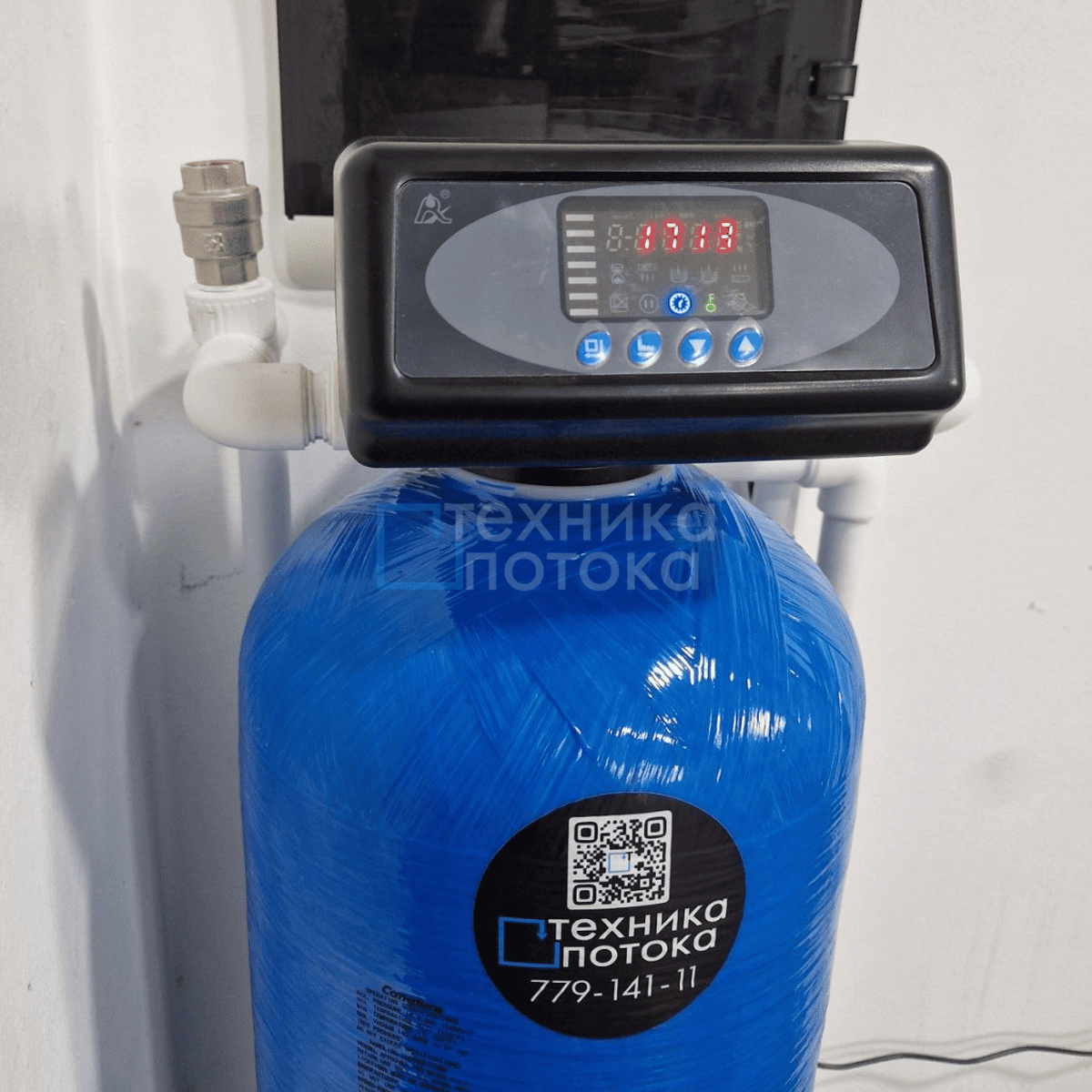

Настройка клапана Runxin
На Runxin F71B1 настроили текущее время и параметры циклов автоматической промывки для установленной колонны.
-

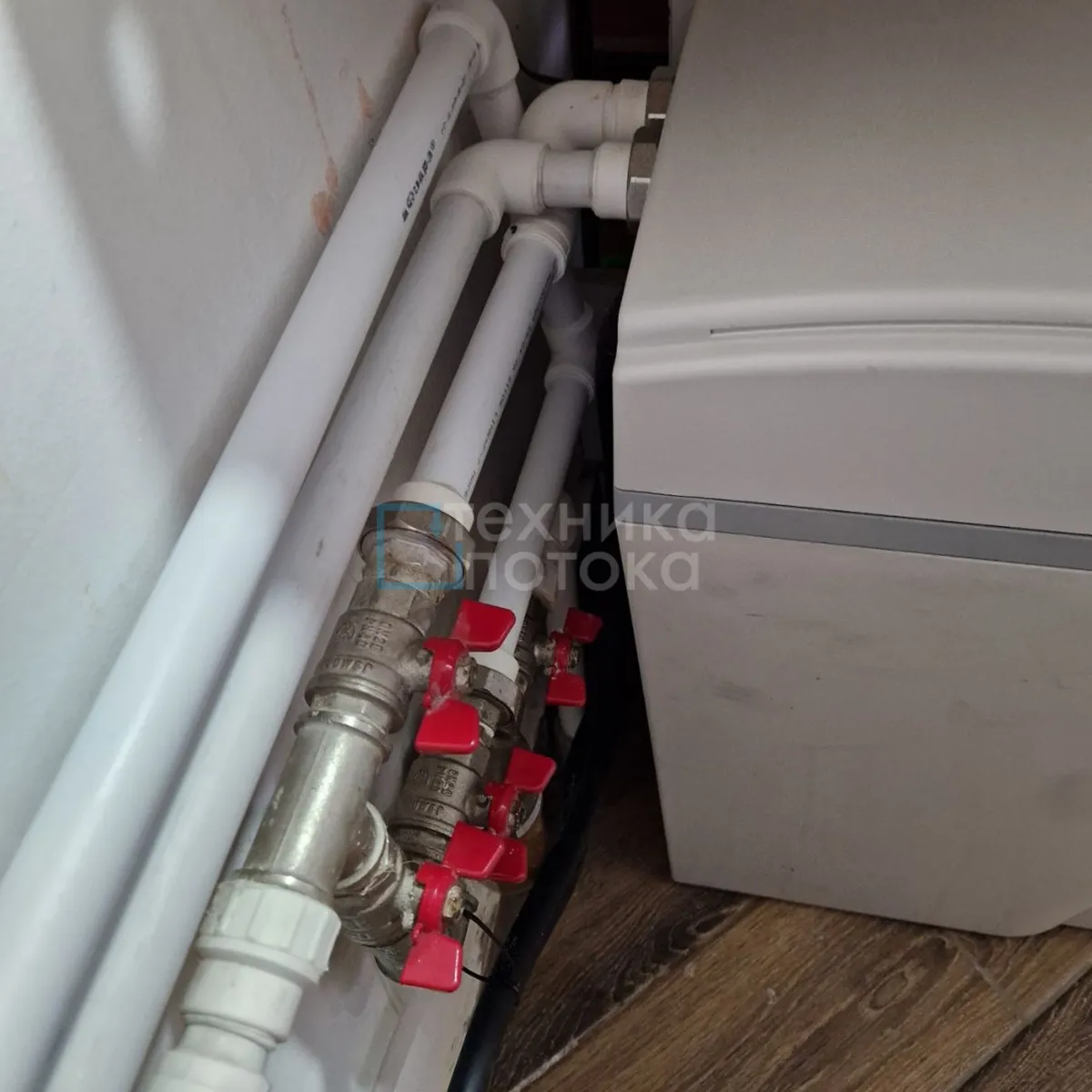

Подключение умягчителя

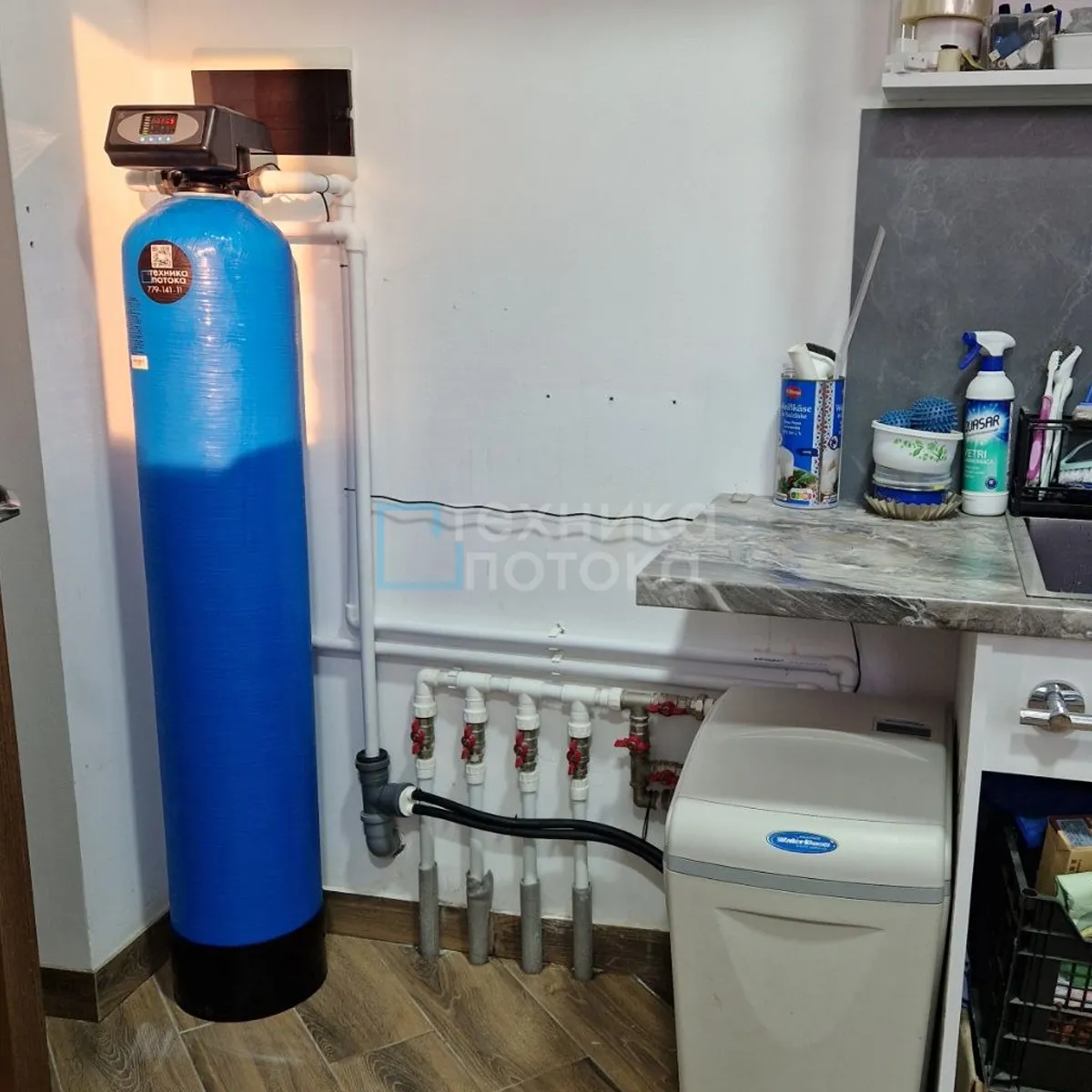

WaterBoss 700 подключили после CT-RX71-1054, чтобы вода сначала проходила механическую и сорбционную подготовку, а затем поступала на ступень умягчения.
-
Настройка WaterBoss 700
Проверили подключение и задали рабочие параметры умягчителя с учётом условий эксплуатации системы.
-
Запуск и проверка герметичности
Запустили обе ступени, заполнили трубопровод водой и проверили соединения под рабочим давлением. Убедились в правильном направлении потока и штатной работе оборудования.
-
Оформление гарантии
Заполнили гарантийные документы на выполненные работы и установленное оборудование в соответствии с условиями заказа.
-
Подписание акта выполненных работ
Зафиксировали завершение монтажа, передали систему заказчику и подписали акт выполненных работ.
Результат проекта
- старые фильтры и ненужные участки труб демонтированы;
- собрана новая последовательная схема из CT-RX71-1054 и WaterBoss 700;
- колонна заполнена тремя функциональными слоями;
- загрузка смочена и промыта перед вводом в эксплуатацию;
- автоматика Runxin и WaterBoss 700 настроена;
- вся система запущена и проверена на герметичность;
- заказчику переданы гарантийные документы и акт выполненных работ.
Важно: CT-RX71-1054 и WaterBoss 700 выполняют разные задачи. Колонна с Turbidex и активированным углём не заменяет умягчитель, а WaterBoss 700 не заменяет сорбционную ступень. Конкретную схему, состав загрузки и настройки оборудования подбирают по показателям исходной воды, расходу и условиям объекта.
Связанные товары, услуги и материалы
- CT-RX71-1054 — автоматический угольно-механический фильтр;
- монтаж комплексных систем фильтрации воды;
- установка и настройка умягчителя воды;
- фотографии установки CT-RX71-1054 в Тирасполе;
- проекты сантехнических работ и монтажа водоснабжения.
Нужно заменить старые фильтры и пересобрать водоочистку?
Пришлите фотографии существующей разводки, информацию об источнике воды и результаты анализа. Специалисты «Техники потока» предложат схему демонтажа, обвязки, подключения и запуска оборудования в Тирасполе и других городах ПМР.
Частые вопросы о проекте
В каком порядке подключены CT-RX71-1054 и WaterBoss 700?
На этом объекте воду сначала направили через CT-RX71-1054 для механической и сорбционной подготовки, затем — через WaterBoss 700 для снижения жёсткости.
Зачем выдерживать сухую загрузку в воде перед запуском?
Медленное наполнение позволяет равномерно смочить фильтрующие материалы, вытеснить воздух и подготовить слой к первичной промывке.
Почему новую загрузку нужно промывать?
Первичная промывка удаляет мелкую фракцию, разрыхляет и стабилизирует слои, после чего колонну можно переводить в рабочий режим.
Умягчает ли воду CT-RX71-1054?
Нет. CT-RX71-1054 выполняет механическую и сорбционную подготовку. За снижение жёсткости в этой схеме отвечает отдельный умягчитель WaterBoss 700.
Какие документы передали после монтажа?
После запуска заполнили гарантийные документы и подписали с заказчиком акт выполненных работ.
